Kuidas kasutatakse tänapäevastes elektrisüsteemides ELi standardseid ühesoonelisi mantlita kaableid?

Juhtkappide, jaotuskilpide, masinate ja hoonesüsteemide elektrijuhtmestik nõuab sageli kaableid, mida saab juhtida tõhusalt läbi piiratud ruumide, säilitades samal ajal stabiilse elektriisolatsiooni ja juhtivuse. Erinevalt täiendava väliskestaga kaablitest on ühesoonelised mantlita kaablid konstrueeritud kompaktsema konstruktsiooniga, mistõttu sobivad need paljude fikseeritud juhtmestiku ja siseühenduste jaoks.

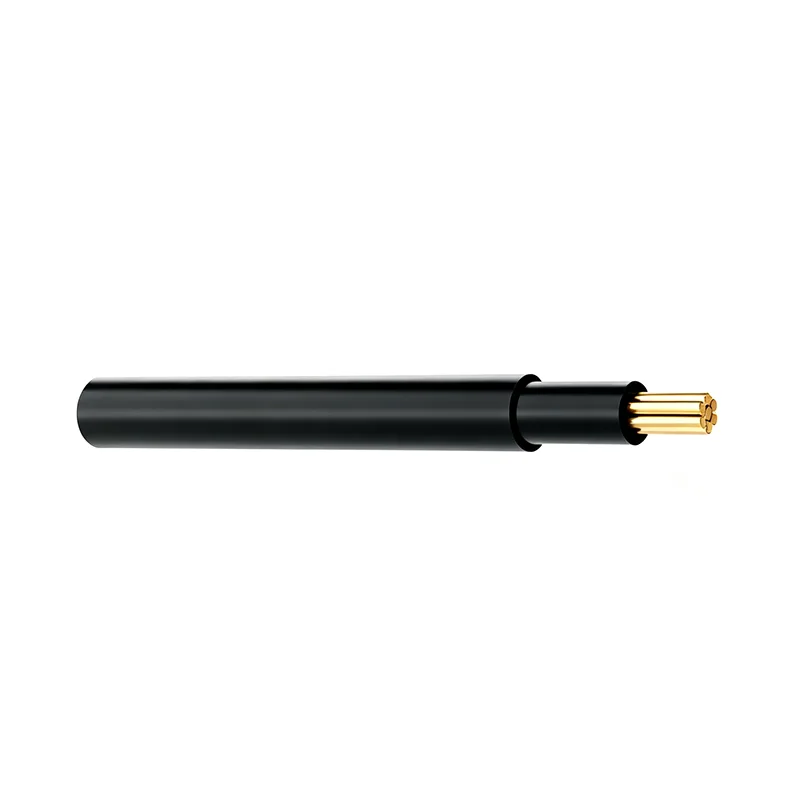

TheELi standardsed ühesoonelised ümbriseta kaablidtarninudLINSHENGon mõeldud Euroopa standarditele vastavate madalpinge elektriliste rakenduste jaoks. Tootevalik kasutab hapnikuvabu vaskjuhte, toetab tahkete ja keerdunud juhtmete konfiguratsioone ning on saadaval PVC või kohandatud isolatsioonimaterjalidega. Praegune toote spetsifikatsioon hõlmab 450/750 V nimipinge vahemikku ja juhtmete ristlõiget 1,5 mm² kuni 25 mm².

Miks on ühetuumalised kaablid sisemise juhtmestiku jaoks kasulikud?

Tõhus marsruutimine piiratud ruumides

Elektrikilbid ja automaatikaseadmed sisaldavad arvukalt komponente, terminale, lüliteid, releesid ja juhtseadmeid. Juhtmed peavad sageli läbima kitsaid kanaleid ja järgima komponentide vahel kindlaid marsruute.

Ühetuumaline konstruktsioon muudab üksikute juhtmete suunamise ja organiseerimise lihtsamaks. Paigaldajad saavad paigutada erinevaid juhte vastavalt kapi paigutusele, selle asemel et käsitseda suuremat mitmesoonelist kaablit, kus on vaja üksikuid ühendusi.

Selgemad elektriühendused

Üksikuid juhtmeid saab identifitseerida ja eraldi suunata, mis võib lihtsustada ühendustööd jaotuskilpide ja juhtkappide sees. Nõuetekohane märgistus ja organiseeritud marsruut võib muuta ka tulevase kontrolli ja hoolduse tõhusamaks.

Paindlik konfiguratsioon

Erinevad ahelad võivad vajada erineva suurusega juhte. Mitut ristlõiget hõlmav ühesooneliste kaablite valik võimaldab süsteemi projekteerijatel valida juhtme suuruse vastavalt kehtivatele nõuetele, paigaldustingimustele ja kehtivatele elektrieeskirjadele.

Kus neid kaableid tavaliselt kasutatakse?

Elektrilised juhtkapid

Juhtkapid sisaldavad suurt hulka sisemisi elektriühendusi. Toiteahelad, juhtahelad, signaaliliidesed ja komponentide ühendused võivad vajada erinevat suurust ja marsruutimist.

TheELi standardsed ühesoonelised ümbriseta kaablidsaab kasutada sisemise kapi juhtmestiku jaoks, kui kohaldatav paigaldusmeetod seda tüüpi kaablit lubab. Nende paindlikud marsruutimisomadused võivad aidata paigaldajatel luua piiratud kapiruumis organiseeritud juhtmeteid.

Jaotuslauad

Jaotusplaadid nõuavad usaldusväärseid ühendusi sissetuleva toite, vooluahela kaitseseadmete, klemmliistude ja väljuvate vooluahelate vahel. Siseühendusteks saab kasutada ühesoonelisi juhte, kui valitud kaablitüüp ja paigaldusviis vastavad elektrisüsteemi nõuetele.

Tööstusautomaatika seadmed

Tööstuslikud masinad sisaldavad tavaliselt mootoreid, andureid, juhtkomponente, releesid, PLC-süsteeme, kontaktoreid ja muid elektriseadmeid. Juhtmete paigutus peab vastama nende komponentide füüsilisele paigutusele, säilitades samal ajal usaldusväärsed elektriühendused.

LINSHENG-kaableid saab kasutada sisemiste elektriühenduste jaoks automaatikaseadmetes ja tootmismasinates, kui kaabli spetsifikatsioonid vastavad töötingimustele.

Hoone elektrisüsteemid

Euroopa standardile vastavaid ühesoonelisi kaableid kasutatakse ka sobivates elamu- ja kaubanduslikes elektripaigaldistes, sealhulgas valgustusahelates, jaotusühendustes ja fikseeritud sisejuhtmetes.

Tegelik rakendus tuleks alati kindlaks määrata kehtivate riiklike paigalduseeskirjade, kaabli tüübi, juhtme suuruse, nimipinge, paigalduskeskkonna ja nõutava kaitsemeetodi alusel.

Milliseid elektriparameetreid peaksid ostjad kontrollima?

Ülaltoodud spetsifikatsioone tuleks käsitleda tootespetsiifiliste parameetritena. Konkreetse paigalduse puhul peaksid ostjad enne tellimist kinnitama kohaldatava kaabli tüübi, juhtme konstruktsiooni, isolatsioonimaterjali, temperatuurihinnangu ja regulatiivsed nõuded.

Kuidas mõjutab juhtme suurus kaabli valikut?

1,5 mm² väiksemate vooluringide jaoks

1,5 mm² valikul on juhtme maksimaalne takistus 12,1 Ω/km ja seda võib kaaluda sobivate väiksema voolutugevusega juhtmestiku rakenduste jaoks, kui paigaldusnõuded seda juhtme suurust lubavad.

2,5 mm² üldiste elektriühenduste jaoks

2,5 mm² versioonil on juhtme maksimaalne takistus 7,41 Ω/km ja seda peetakse tavaliselt laiemateks elektriühendusnõueteks. Tegelik lubatud vool sõltub paigaldusviisist, ümbritsevast temperatuurist, rühmitusest, isolatsioonist ja kehtivatest standarditest.

4 mm² kuni 10 mm² kõrgemate voolunõuete jaoks

4 mm², 6 mm² ja 10 mm² valikud tagavad järk-järgult suurema juhtme ristlõike rakenduste jaoks, mis nõuavad suuremat voolutugevust. Ostjad peaksid arvutama vajaliku juhtme suuruse tegeliku koormuse ja paigaldustingimuste põhjal, mitte valima ainult seadme nimivõimsuse järgi.

16 mm² ja 25 mm² suuremate ühenduste jaoks

Suuremaid juhtmeid vajavate elektrisüsteemide jaoks on saadaval 16 mm² ja 25 mm² valikud. Nende rakenduste puhul tuleks kaabli valimisel arvesse võtta pingelangust, paigaldusmeetodit, ümbritsevat temperatuuri, juhtmete rühmitamist ja lühise tingimusi.

Mis vahe on tahketel ja keerdunud juhtidel?

Tahked juhid

Tahke juht koosneb ühest juhtivast elemendist. See võib tagada fikseeritud juhtmestiku jaoks suhteliselt stabiilse struktuuri ja seda peetakse tavaliselt siis, kui kaabel ei vaja sagedast liikumist.

Tahke juhtme sobivus sõltub paigalduskeskkonnast, painutusnõuetest, klemmi konstruktsioonist ja kehtivast kaablistandardist.

Luhtunud dirigendid

Keerutatud juht koosneb mitmest väiksemast juhtmest, mis on ühendatud üheks juhiks. See konstruktsioon tagab üldiselt suurema paindlikkuse kui sama ristlõikepindalaga tahke juht.

Luhtunud konfiguratsioonid võivad olla kasulikud, kui juhtmestik peab järgima kõveraid marsruute või kui paigaldusruum muudab paindlikkuse oluliseks.

Mida tuleks katteta kaablite paigaldamisel arvestada?

Kaitse mehaaniliste kahjustuste eest

Mantlita kaablil ei ole samasugust täiendavat mehaanilist kaitset, mida pakub mantliga konstruktsioon. Seetõttu tuleks seda paigaldada ainult rakendustesse ja kohtadesse, kus valitud kaablitüüp on lubatud ja kus vajaduse korral tagatakse piisav kaitse.

Õige marsruutimine

Kaablite vedamisel tuleks vältida teravaid servi, liigset painutamist, liikuvaid komponente, liigseid soojusallikaid ja muid tingimusi, mis võivad isolatsiooni kahjustada. Elektrikilpide sees peaksid juhtmed olema paigutatud viisil, mis väldib tarbetut mehaanilist pinget.

Sobiv lõpetamine

Klemmid, pistikud, ümbrised ja muud ühenduskomponendid peavad ühilduma juhtme tüübi ja ristlõikega. Halb lõpp võib suurendada kontakttakistust ja tekitada lokaalset kuumenemist.

Kaaluge kaablite rühmitamist

Kui mitu koormatud juhti on paigaldatud koos, saab soojuse hajumist vähendada ja lubatud voolu võib olla vaja reguleerida. Seetõttu tuleks voolu kandevõime määramisel arvesse võtta paigaldustingimusi ja kehtivaid eeskirju.

Kuidas temperatuur kaabli valikut mõjutab?

Ümbritsev temperatuur

Ümbritsev temperatuur mõjutab elektrikaabli soojustõhusust. Kuuma juhtkappi paigaldatud kaabel võib töötada erinevates tingimustes kui sama kaabel, mis on paigaldatud jahedamasse keskkonda.

Kaabli määratud töötemperatuuri vahemikku tuleks võrrelda tegelike paigaldustingimustega.

Juhi töötemperatuur

Praegune toote spetsifikatsioon pakub töötemperatuuri vahemikku -30°C kuni +90°C. Lubatud voolutugevus ja tegelik temperatuuritõus sõltuvad siiski paigaldusviisist ja asjakohastest elektrinõuetest.

Lühiajalised temperatuuritingimused

Toote spetsifikatsioon näitab lühiajalist temperatuuritaluvust kuni +250°C. Seda parameetrit ei tohiks tõlgendada pideva töötemperatuurina ja seda tuleb hinnata vastavalt kehtivale kaablistandardile ja konkreetsetele töötingimustele.

Miks on Euroopa standardid kaablihangete jaoks olulised?

Standardsed tootenõuded

Euroopa kaablistandardid kehtestavad nõuded, mis on seotud juhtme konstruktsiooni, elektriliste omaduste, isolatsiooni, mõõtmete ja testimisega. Kohaldatavale standardile vastava kaabli kasutamine võib Euroopa turge teenindavate projektide jaoks tootevalikut lihtsustada.

Projekti dokumentatsioon

Tööstusprojektid ja elektriseadmete tootjad võivad vajada tehnilist dokumentatsiooni, et näidata, et valitud komponendid vastavad kindlaksmääratud standarditele ja turunõuetele.

LINSHENG määratleb EN 60228 ja HD 21.13 oma EL-i standardile vastavate ühesooneliste kaablite jaoks kohaldatavate standarditena, samas kui CE-, RoHS- ja REACH-nõuetele vastavust saab tarnida vastavalt kliendi ja turu nõuetele.

Endiselt kehtivad turupõhised nõuded

ELi standardile vastavat kaablit ei tohiks automaatselt eeldada, et see sobiks igas Euroopa riigis iga paigalduse jaoks. Enne hanget tuleb üle vaadata ka riiklikud juhtmestiku eeskirjad, paigaldusmeetodid, tulenõuded, keskkonnatingimused ja projekti spetsifikatsioonid.

Kuidas peaksid ostjad erinevaid kaablitarnijaid võrdlema?

Millised kvaliteeditestid on ühetuumaliste kaablite jaoks olulised?

Juhtide takistuse testimine

Juhtide takistuse testimine aitab kontrollida, kas juht vastab kindlaksmääratud elektrilistele omadustele. Ühtlane takistus on oluline stabiilse vooluülekande ja prognoositava pingelanguse jaoks.

Tõmbe- ja venivuskatsed

Juhtide ja isolatsiooni omaduste hindamiseks saab kasutada mehaanilist testimist. Tõmbetugevuse ja pikenemise mõõtmised annavad teavet selle kohta, kuidas materjalid reageerivad mehaanilisele pingele.

Isolatsiooni kontroll

Isolatsioonil tuleb kontrollida defekte, mis võivad mõjutada elektriohutust. Ülevaatus võib hõlmata mõõtmete kontrollimist, välimuse kontrollimist ja elektrilist testimist vastavalt kehtivale tootestandardile.

Välimuse kontroll

Visuaalne kontroll aitab tuvastada pinnadefekte, mõõtmete ebaühtlust, printimisprobleeme või muid tootmishäireid enne kaabli pakkimist ja saatmist.

Kuidas saab LINSHENG toetada elektriseadmete tootjaid?

Mitu juhtme suurust

LINSHENGpakub erinevaid juhtmete ristlõikeid vahemikus 1,5 mm² kuni 25 mm², võimaldades seadmete tootjatel, elektritöövõtjatel ja edasimüüjatel valida erinevad suurused vastavalt projekti nõuetele.

OEM-orienteeritud tarne

Elektriseadmete tootjad võivad nõuda konkreetseid juhtmekonstruktsioone, isolatsioonimaterjale, värve, pakendeid, märgistamist ja tehnilist dokumentatsiooni. Kohandatud kaablikonfiguratsioone saab hinnata vastavalt projekti nõuetele.

Rakendused mitmes tööstusharus

TheELi standardsed ühesoonelised ümbriseta kaablidvõib kaaluda juhtkilpide, jaotuskilpide, tööstusautomaatikaseadmete, masinate juhtmestiku ja sobivate elamute või kaubanduslike elektripaigaldiste puhul.
